Biuletyn: Alert Jakościowy HR.0004

Autor: Nick Hollis

Tytuł: Wewnętrzny pierścień zabezpieczający T-piece

Numer części: 26203

Alert dotyczy:

240.6530.000: Prism 2 BMCL z Petrelem

240.6530.000.M: Prism 2 BMCL z Petrelem (metryczny)

240.6606: Kompletny zestaw BMCL / OPV (z dala od nurka / prawa strona)

26221: Exhaust T Assembly

26227: Inhale ADV Tee Assembly, DSV

240.6530.000.M.B: Prism 2 BMCL z Petrelem – Podstawa (metryczna)

240.6530.000.B: Prism 2 BMCL z Petrelem – Podstawa

Opis:

Ze względu na doniesienia o awariach oryginalnego wewnętrznego pierścienia zabezpieczającego  BMCL podczas normalnej pracy, zalecamy wszystkim użytkownikom natychmiastowe zaprzestanie używania wewnętrznego plastikowego pierścienia zatrzaskowego 26203 i uaktualnienie do nowej wersji ze stali nierdzewnej 26260. Ta nowa stalowa wersja ma spiralną konstrukcję, która powinna być zainstalowana tylko raz i nie musi być usuwana podczas konserwacji lub serwisowania urządzenia. T-pieces  może być nadal serwisowany z zainstalowanym pierścieniem, ponieważ umożliwia on wymianę  o-ringów w razie potrzeby. Poniżej znajdują się zdjęcia starego (26203) pierścienia zabezpieczającego i nowego (26260) pierścienia zabezpieczającego do wizualnego porównania, a także procedura montażu nowego pierścienia

 ULEPSZENIE WYDAJNOŚCI HR.0004

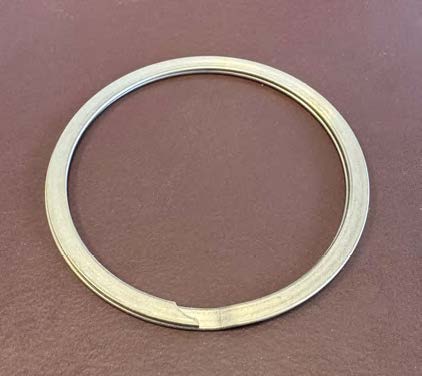

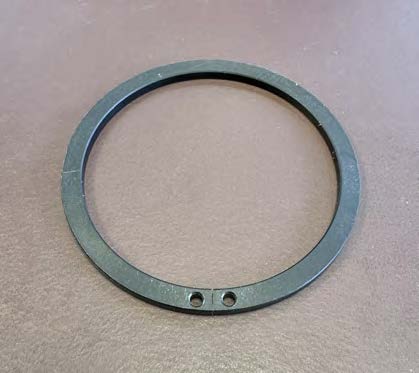

           Numer części 26203 (stary).                                                                        Numer części 26260 (nowy)

Montaż: Aby zainstalować nowy pierścień ze stali nierdzewnej, należy zwrócić uwagę na następujące kwestie:

1. Wyjmij oba T-pieces wdechowy i wydechy z worka BMCL i zdejmij oba o-ringi ze złączki.

2. Za pomocą szczypiec do pierścieni zatrzaskowych usunąć stare plastikowe pierścienie zatrzaskowe (PN 26203). Przestroga: Jeśli nie masz szczypiec do pierścieni zabezpieczających, nie próbuj usuwać starych pierścieni, ponieważ możesz uszkodzić korpus T-pieces . Po usunięciu plastikowych pierścieni zabezpieczających należy je wyrzucić. Zdejmij zewnętrzny pierścień zabezpieczający i sprawdź wzrokowo obrobione powierzchnie rowków. Wytrzeć czystym ręcznikiem, aby usunąć wszelkie zanieczyszczenia.

3. Ponownie zamontować zewnętrzne pierścienie zabezpieczające na obu trójnikach.

4.  Zamontować nowy wewnętrzny metalowy pierścień zabezpieczający (26260), wprowadzając go w najniższy wyfrezowany rowek. Pierścień spiralny można lekko rozchylić, aby ułatwić instalację, ale należy zachować ostrożność, aby nie rozchylić pierścienia zbyt mocno. Mocno dociśnij pierścień, wprowadzając go do rowka, aż wszystkie sekcje zostaną ściśnięte i zablokowane. Gdy metalowy pierścień może poruszać się na boki bez żadnych przeszkód, a oba elementy mogą się swobodnie obracać, jest on zainstalowany.

5. Po wyczyszczeniu i nasmarowaniu o-ringów, zamontuj je ponownie na obu trójnikach. Uwaga: Przed ostatecznym montażem zalecamy ostateczne sprawdzenie zewnętrznego pierścienia ustalającego poprzez pociągnięcie go w górę, aby upewnić się, że jest zablokowany na swoim miejscu. (Poniższe zdjęcia przedstawiają procedurę montażu – kroki #1-4)

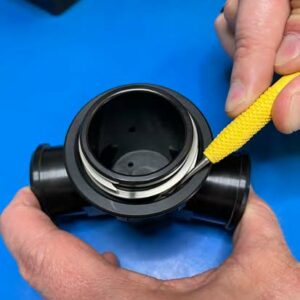

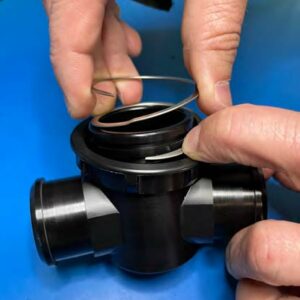

                                                                                   Krok 1                                                                             Krok 2

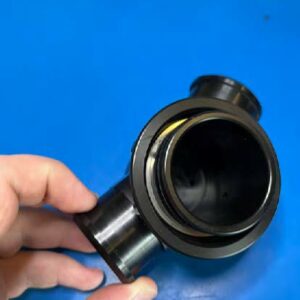

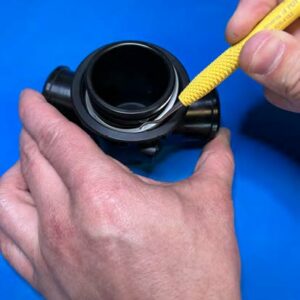

                                                                                            Krok 3                                                                 Krok 4

6. Ponownie zamontować trójniki na BMCL, zakończyć procedurę montażu i testowania. Sprawdzić szczelność systemu.

Opcje wymiany:

Jest to obowiązkowa informacja o wymianie. Zalecamy natychmiastowe zaprzestanie używania plastikowego pierścienia poprzez jego wyrzucenie i wymianę na nową wersję ze stali nierdzewnej przed kolejnym użyciem rebreathera. Aby zamówić zmodernizowany zestaw pierścieni, skontaktuj się z lokalnym dealerem Hollis Rebreather lub napisz do nas na adres biuro@nurkowanie-ecn.pl.

Części oraz wymiana są bezpłatne!
